电力电缆 宽频阻抗谱测试系统
宽频阻抗谱(Broadband impedance spectrum,BIS)的提出,是为解决传统时域反射法(time domain reflection,TDR)对电缆微弱局部缺陷进行定位时存在的不足。这是一款自带可充电电池的便携式仪器,属于无损测试系统,通过自行开发的 BIS 测试软件与硬件的结合,该系统对电缆局部缺陷及中间接头具有较高的识别灵敏度和定位精度,且其定位误差<0.6%。采用频域测量原理,通过入射信号(一段频率步长一定的正弦线性扫频信号)在阻抗不连续点处发生反射,通过在发射端对反射波(或者是由入射波和反射波叠加构成的驻波)进行分析, 再根据电缆的传播速度计算电缆阻抗不连续点的位置。 BIS 测试系统配置:测试主机(PC 机)、BIS 测试软件(仿真器+定位识别器)、仪器箱、测试连接线、使用说明手册、充电电源线。
BIS 测试系统适用范围
可识别由受潮、过热、外力破坏、化学、辐照、水树等原因形成的局部缺陷。可测量电缆的长度,并且确定局部缺陷所在位置,定位误差<0.5%。 可高灵敏度地定位电力电缆中间接头,并且对其是否受潮进行诊断。
BIS 功能特点
单相测试
相间测试
10kV 三相电缆
电缆总长度为 1700 米,中间存在多个接头(位置未知),已更换两个接头,但绝缘仍旧较低。
分析三相的缺陷测试结果,可以发现电缆总长度为 850米左右,并且分别在 150 米、430 米处存在峰值突变。
在单相测试数据中,可以看出在150 米处三相峰值存在较大差异,同时对比与两相测试数据也发现相似现象,因此疑似在 150 米处(第三个接头)受潮。
现场专业人员决定打开第三个中间接头。打开后发现接头防爆盒内发现内部存在大量积水, 并且电缆铜屏蔽层出现腐蚀铜绿。在拆除接头时观察到接头安装时工艺不善。
将第三个接头完全拆除后对电缆再次进行检测,此时三相绝缘电阻与介损恢复到正常值。
35kV 三相电缆 电缆总长度为 4500 米,绝缘厚度 8 mm,缆芯截面积 400 mm2,中间存在 8 个接头,三相电缆绝缘电阻测试结果良好。

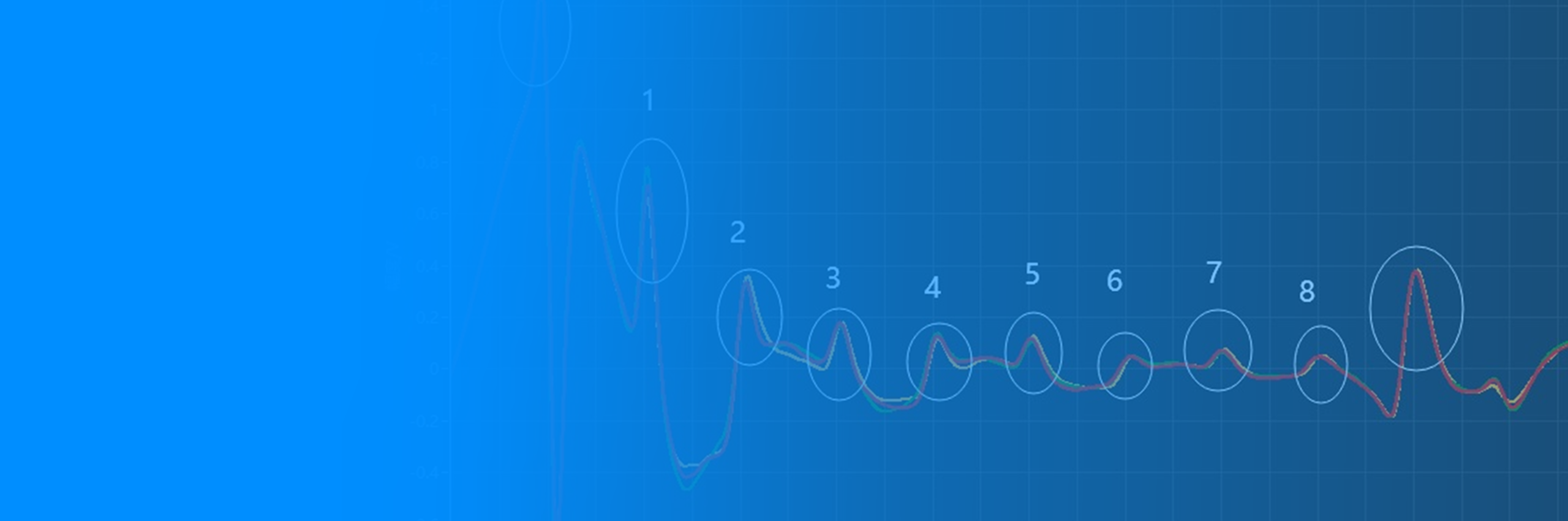

通过对比三相电缆测试数据,可以发现电缆总长度为 4500 米左右,并且分别在 500 米、1000 米、1500 米依次间隔 500 米共存在 8 个中间接头。 通过与现场台账信息对比,测试数据与实际接头位置能够对应。 通过对比三相测试数据以及时域波形恢复数据,发现定位幅值衰减基本符合衰减规律,且各接头得到的时域波形无明显异常,说明接头没有出现进水和受潮情况,该段电缆暂无明显缺陷。
